Исследование состояния грунтовой дороги, Большой Кавказ, Россия
25 декабря 2013
Полевые работы
Работы на месте строительства автомобильной дороги на территории Большого Кавказа проводились специалистами ООО «Стройгазсервис» с использованием георадара ГРОТ 12Е производства ЗАО "Таймер".
Целью работ являлось определение глубины залегания коренных пород на участке, представляющем собой грунтовую дорогу, проложенную между двумя склонами осадочных пород.
Участок работ относится к северо-западному сегменту Большого Кавказа и расположен среди буково-пихтового леса в южной части хребта Азиш-Тау. Ширина участка – от 4 м до 6,5 м; длина – 288 м.

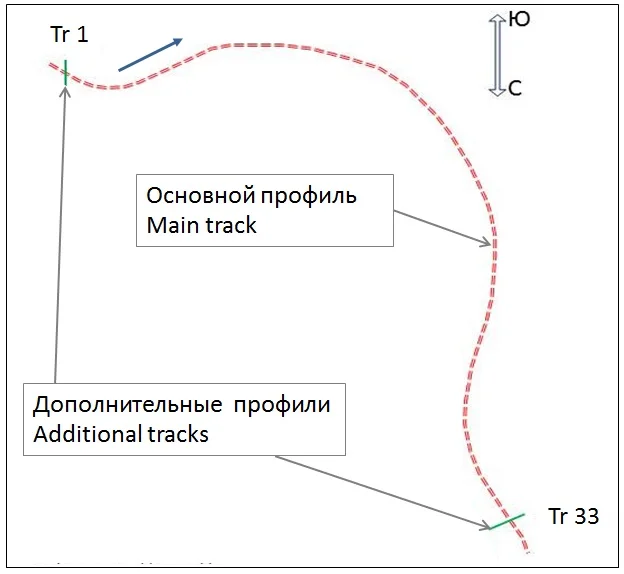

Георадиолокационные исследования проводились по сети профилей: по основному профилю, расположенному вдоль грунтовой дороги, и дополнительным профилям, расположенным поперек основного через каждые 9 м.
Так как глубина зондирования зависит от электромагнитных свойств пород, выбор антенного блока осуществлялся по результатам предварительных экспериментов. Для проведения исследований на участке были выбраны гибкие антенны длиной 4 метра с центральной частотой 37 МГц. Эти антенны позволили фиксировать геологические границы на глубинах до 50 м.
По радарограмме, полученной с основного профиля, была определена область коренных пород в интервале глубин 16-38 метров. Начиная с вышеуказанных глубин, происходила инверсия сигнала, что свидетельствует о смене литологического состава пород:
Рис. Волновая форма сигнала и радарограмма (а) с проведенной фильтрацией, (b) копия экрана.
Измерения, проведенные на дополнительных профилях, расположенных перпендикулярно основному, подтвердили глубины залегания коренных пород.
На глубине 15 м были локализованы 2 субвертикальные аномалии на расстояниях 58-88 м и 130-160 м от начала съемки по основному профилю.
По итогам работ были прослежены геологические границы "рыхлые/коренные породы" и даны рекомендации по оценке физико-механических характеристик грунтов для дальнейшего строительства.
Благодарим ООО «Стройгазсервис» за предоставленные материалы!
