Обследование горных отвалов ликвидируемых шахт георадиолокационным методом дистанционного зондирования
28 марта 2012
Протягивание дистанционно управляемого георадара ГРОТ 12 по профилю над зоной горения
Работы проводились в районах Кузнецкого угольного бассейна и шахт Донбасса.
Основной задачей было определить зоны горения, их геометрию в плане и по глубине. Постановка задачи связана с актуальностью обеспечения экологической безопасности в зонах ликвидированных шахт. Были использованы георадары ГРОТ 12 и ГРОТ 12E.

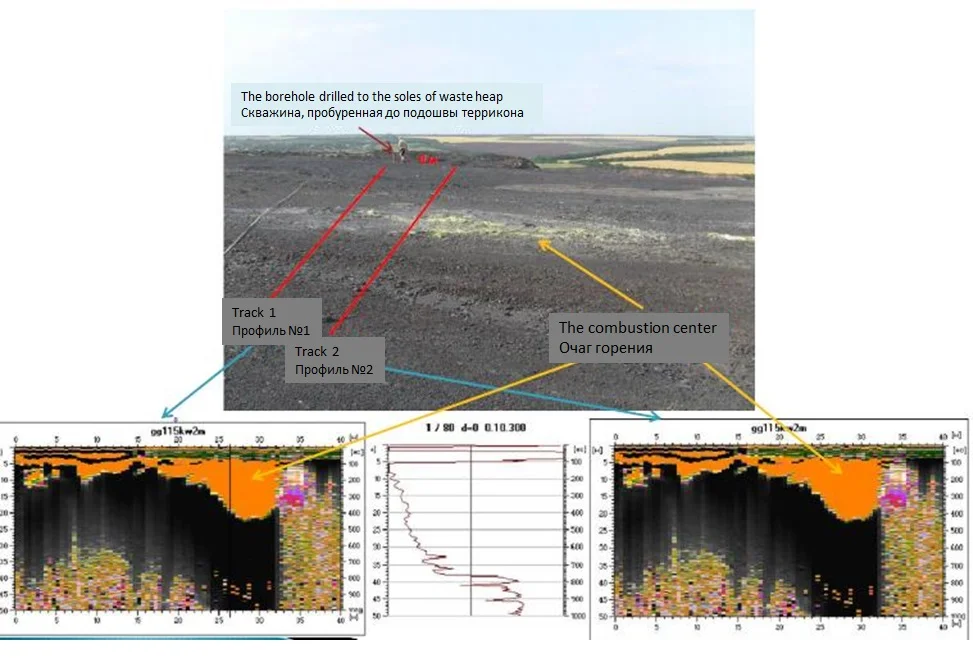

Рис. Вид участка работ и соответствующих ему данных георадиозондирования.
Определение зон горения с помощью георадиолокационного метода основано на изучении влияния температуры на диэлектрическую проницаемость и проводимость. Значение относительной диэлектрической проницаемости вещества, характеризующее степень его поляризации, определяется механизмами этих процессов. Однако величина диэлектрической проницаемости в большой мере зависит от агрегатного состояния вещества, так как при переходах из одного состояния в другое существенно меняются плотность вещества, его вязкость и изотропность. Диэлектрическая проницаемость характеризует скорость прохождения импульса в среде. Проводимость определяет степень затухания электромагнитного импульса в среде.

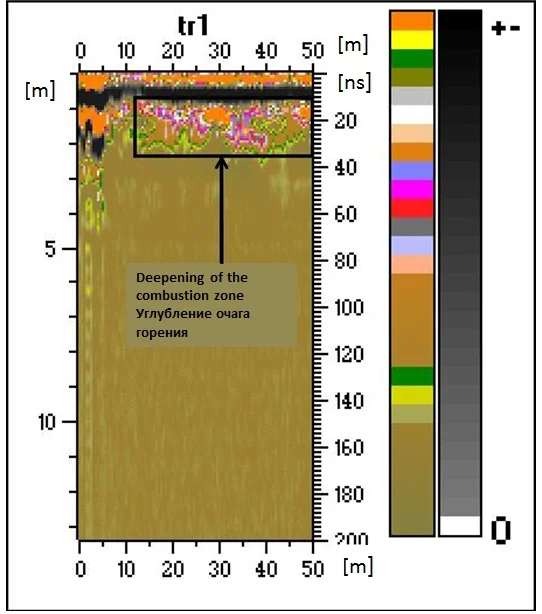

Рис. Радарограмма с выделенной зоной углубления очага горения.
Нашей задачей было сопоставить данные георадиолокационных измерений на поверхности горных отвалов (терриконов) по профилям с данными температурных проб для калибровки значений электромагнитных параметров с измеренными температурными данными пород с целью выработки технологии решения обратной задачи: по данным георадиолокационного зондирования определять изменение температуры.

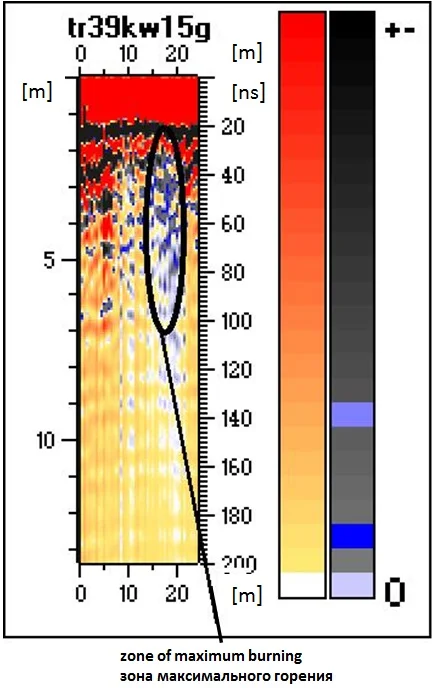

Рис. Радарограмма с выделенной зоной максимальных температур.
