Мониторинг состояния солеотвала, Белоруссия

27 августа 2007

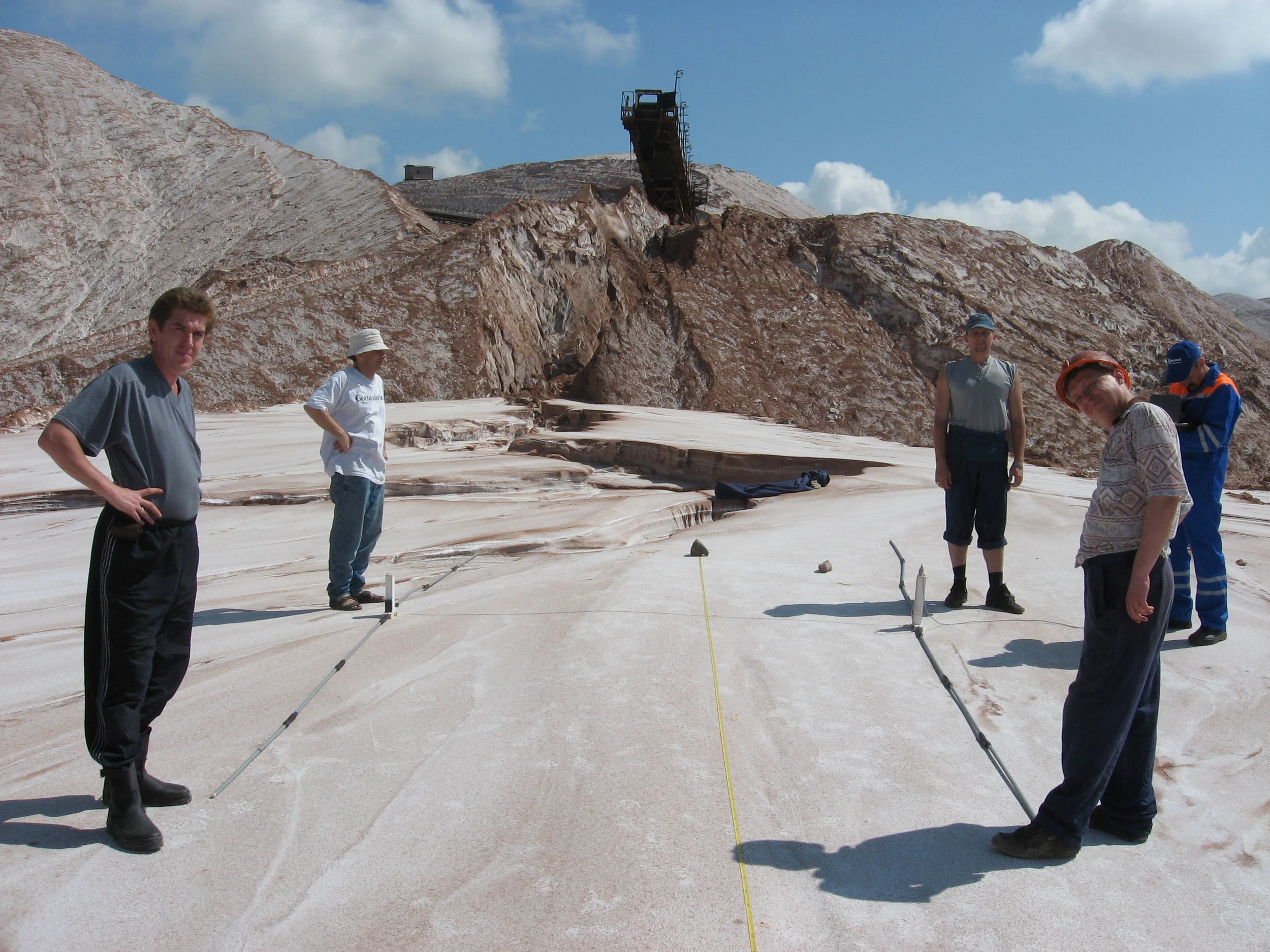

Работы проводились на участке совместного складирования отходов калийного производства специалистами ОАО «Белгорхимпром» с использованием георадара ГРОТ 12, производства ЗАО "Таймер".

Георадозондирование солеотвала производилось с целью анализа состояния территории совместного складирования отходов.

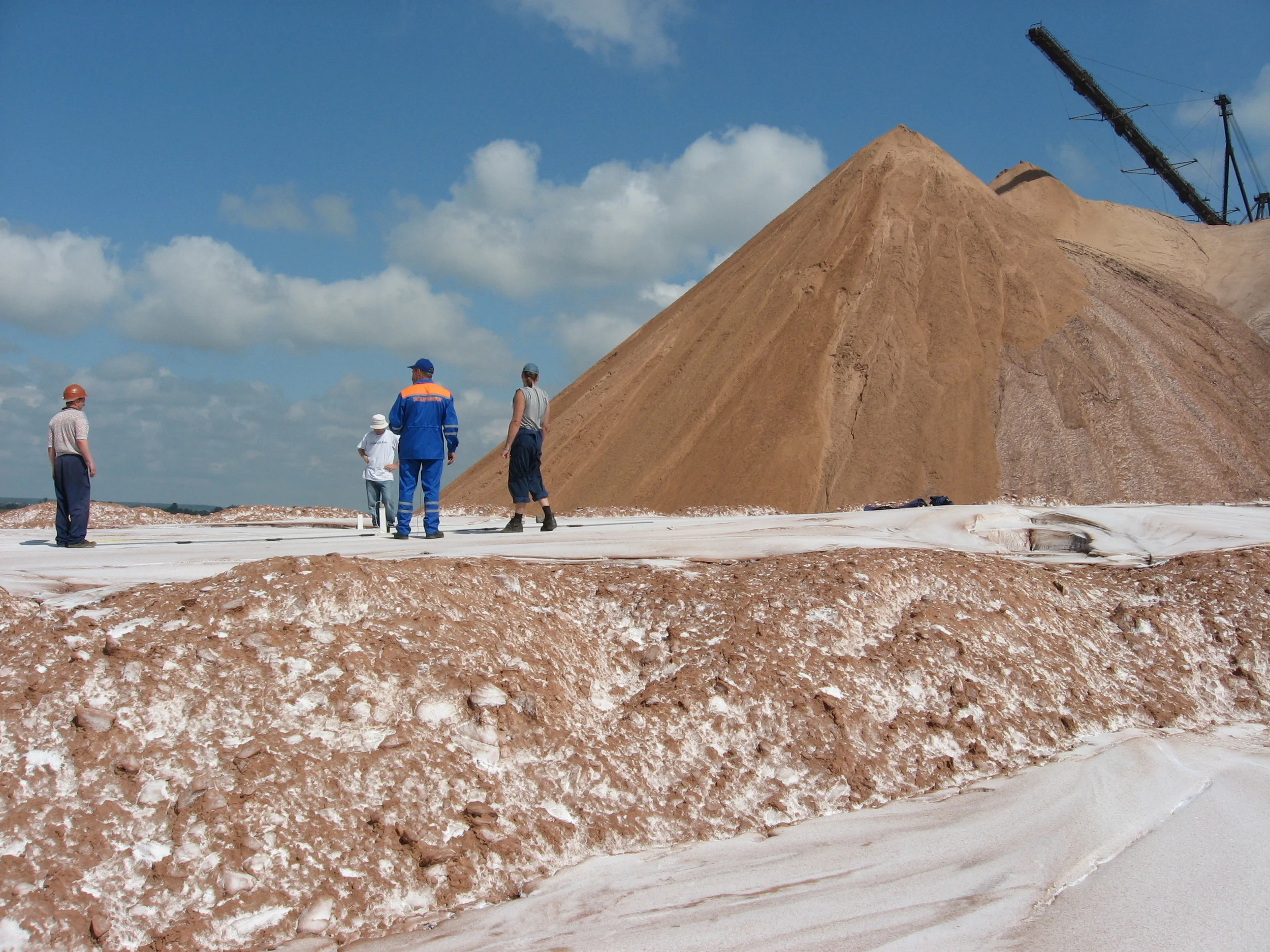

Особенностью участка работ является его необычная структура: на заполненное шламохранилище сверху намывается солеотвал.

Георадар ГРОТ 12 прост и удобен в обращении, результаты сканирования видны сразу во время проведения измерений на мониторе управляющего компьютера.

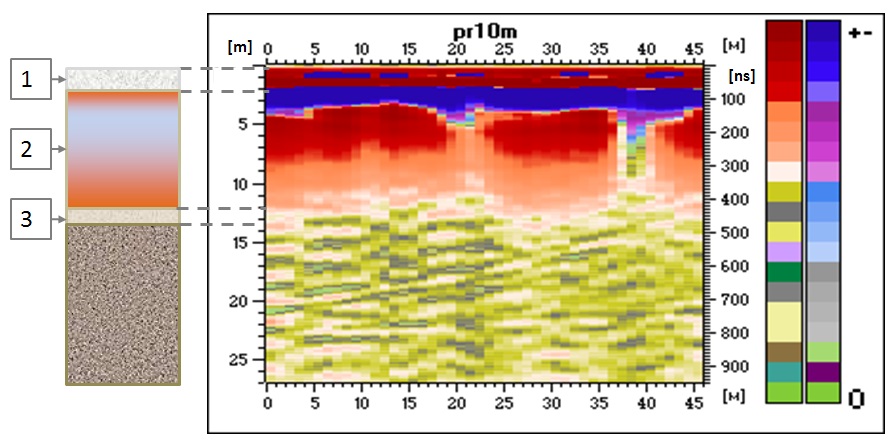

Данные радиозондирования были сопоставлены с данными бурения, на основе которых были выделены три основных слоя:

1 слой (до 2,6 метров) - твердые отходы калийного производства - очень твердая соляная плита.

2 слой (до 12,3 метров) - жидкие отходы - влажная глина, сильно засоленная. С увеличением глубины влажность уменьшается.

3 слой (до 13 метров) - основание шламохранилища, которое состоит из насыпного грунта - флювиогляциальных песков.

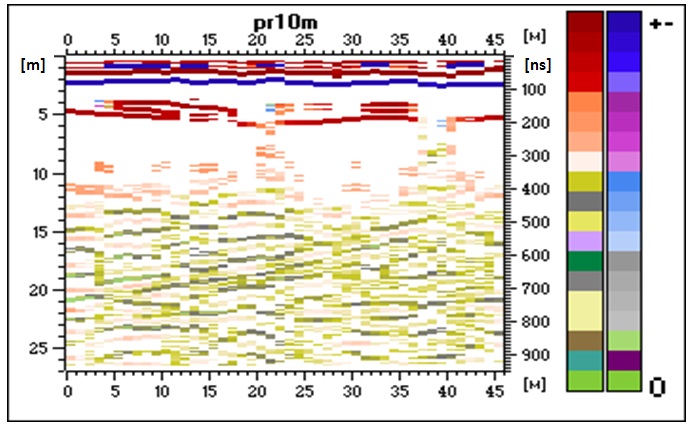

Та же радарограмма в представлении "мин-макс":

На радарограммах видны области насыщенные рассолами на контактах 1-го и 2-го слоя на временных задержках 100 нс, области второго слоя с разной степенью влагонасыщенности вдоль профиля до временных задержек 450 нс и граница застывания соли на глубине 200 нс по шкале временных задержек.

Также отчетливо видна верхняя граница насыпного грунта основания шламохранилища на временных задержках в 500 нс.

Проявляются границы и на больших временных задержках, например, 730 нс.

Данный пример демонстрирует возможности георадара ГРОТ 12 при сканировании засоленных влажных глинистых грунтов. Возможность сканирования сред с высокой проводимостью является отличительной особенностью георадаров серии ГРОТ 12.

Благодарим ОАО «Белгорхимпром» за предоставленные материалы!
