Георадары ГРОТ на службе археологической экспедиции в Тамани, Россия
29 июля 2013
На раскопе
Целью георадарных исследований являлось обнаружение и локализация аномалий, характерных для объектов, представляющих археологический интерес.
Работы проводились по приглашению Восточно–Боспорской Археологической Экспедиции РАН, одной из старейших академических экспедиций на Юге России. Эта экспедиция проводит научно-изыскательские работы по исследованию археологических памятников Боспорского царства (основанного в VI в. до н.э. греческими колонистами) в Краснодарском крае.
В качестве областей исследования были выбраны шесть участков вблизи существующих археологических раскопов в районе станицы Тамань, Темрюкский р-н, Краснодарский Край.
Выбор метода георадиолокации для целей археологии обусловлен тем, что искомые аномалии связаны с нарушениями в структуре почвы и, соответственно, с изменением электрофизических параметров (проводимости, диэлектрической проницаемости, удельного сопротивления) на границах искомых объектов относительно вмещающих пород. Использовался георадар серии ГРОТ с антеннами 250 МГц длиной 0,75м.
При работе на глубинах в единицы метров при рекогносцировочном обследовании был выбран шаг около 0,5 м, а при детальном – 0,2 м, что соответствует и характеру искомых объектов, и повышенным требованиям к точности результатов измерений при наличии как электромагнитных помех, так и помех, связанных с неоднородностями подстилающей поверхности.
На участке «7-й километр» (участок геофизической съемки №5) был произведен тестовый раскоп для проверки данных геофизической съемки. В результате раскопок данные георадиолокации полностью подтвердились.
При анализе данных геофизической съемки участка №5 были выделены 3 зоны, которые по итогам тестового раскопа были сопоставлены с обнаруженными артефактами – зона очага, зона развала сосуда и зона развала керамики.

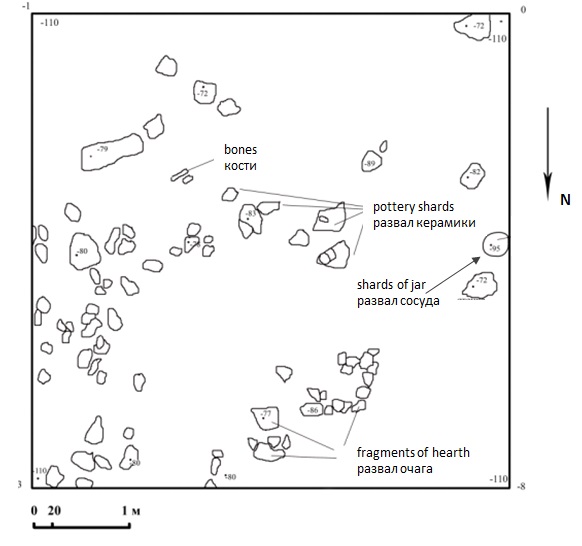

Рис.1 Схема расположения обнаруженных археологических объектов на участке тестового раскопа.
Зона развала очага
Аномалия в зоне развала очага в программе 3D визуализации GROT отчетливо выделяется во всех сечениях:
Рис. 2. Зона очага по данным георадиолокации на пересечении плоскостей по Х,Y и Z координатам в программе обработки GROT.
Рис.3. Зона очага по данным георадиолокации в плоскости координат X-Y.
Рис.4. Зона очага по данным георадиолокации в плоскости Y-Z.
При раскопках на этом месте был обнаружен развал очага из обожженной глины, что подтвердило достоверность данных георадиолокации. На рисунке 5 представлена фотография с места раскопа зоны очага.

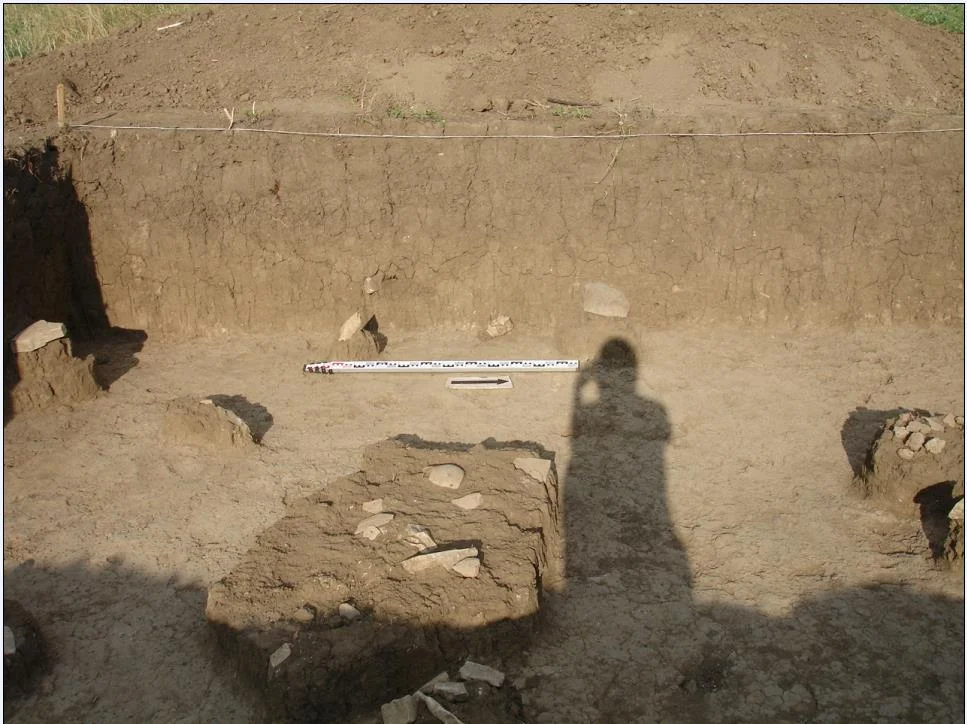

Рис.5. Общий вид зоны очага.
Зоны развала сосуда и керамики
Немного менее контрастно выделялись аномалии в зонах развала керамики и сосуда.
Рис.6. Зона развала керамики и сосуда по данным георадиолокации. Секция с глубины 90 см.
Рис.7. Зона развала керамики и сосуда по данным георадиолокации. Глубина 1 м.
Рис.8. Зона развала керамики и сосуда по данным георадиолокации. Глубина 1,1 м.
При раскопках в этих зонах были обнаружены керамический сосуд и осколки керамики:
Рис.9. Сосуд.
Рис.10. Зона развала сосуда.
Рис.11. Зона развала керамики.
Таким образом, данные георадиолокации были полностью подтверждены.
В данном исследовании при проведении геофизической съемки ставилась задача обнаружения не мелких отдельных объектов, а структур почвы, к которым можно было бы привязать искомые артефакты. Из этих соображений и выбирались используемые антенны и шаг измерений по профилям. Поэтому, ярче всего и проявилась зона очага, в районе которой были выкопаны осколки обожженной керамики. Зона имеет ярко выраженный трехмерный характер и хорошо локализуется.
Можно сказать, что хорошую локализацию имеет и зона развала сосуда. Это связано с относительно хорошим состоянием данного объекта. Зона развала керамики не является контрастным объектом для использованной конфигурации оборудования, и поэтому проявляется достаточно хаотично. Однако можно судить о ее характере и глубинах залегания.
Рис. 12 Отзыв ВБАЭ Института археологии РАН.
Благодарим ВБАЭ за сотрудничество и желаем дальнейших интересных находок!
